Chia sẻ mạch độ nguồn pin sạc li-ion cho đồng hồ treo tường 1.5V - SangTaoClub.Net
Chia sẻ mạch độ nguồn pin sạc li-ion cho đồng hồ treo tường 1.5V
Đăng bởi: Vũ Văn Thái - Thời gian: 05-01-2024, 15:07
Chuyên mục: Điện tử sáng tạo - Lượt xem: 323

Chia sẻ mạch độ nguồn pin sạc li-ion cho đồng hồ treo tường 1.5V



          Chào các bạn, nay mình chia sẻ một mạch khá hữu ích là độ pin sạc cho đồng hồ treo tường hoạt động thời gian dài mà không phải thay pin, mạch có ưu điểm dòng chờ chỉ 100uA tùy vào cặp trở phân áp, đồng hồ treo tường có thể hoạt động được từ 1.3-2V ~1mA/clock, với mạch bên dưới các bạn có thể dễ dàng thực hiện, để sạc pin cho đồng hồ các bạn mua thêm mạch sạc TP4056+bảo vệ pin, pin li-ion có thể tháo từ các thiết bị hư, pin laptop...

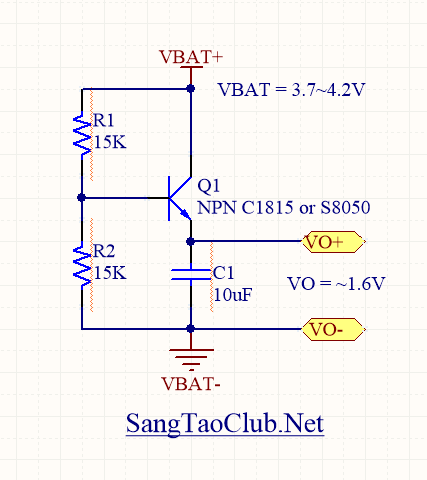

          Nguyên lý ổn áp tuyến tính khá đơn giản, khi áp pin trung bình ở 4V, qua cầu chia áp V/2 ta được khoảng 2V, transistor NPN sẽ phân cực từ C-E và ghim 1 áp bằng VB-0.4V, tức áp tại cực E sẽ ghim cố định áp bằng 2 - 0.4 = 1.6V, áp này thay đổi theo điện áp pin và dòng tải nhưng nằm trong khoảng hoạt động của IC clock.

         Điện trở R1 = R2 và có giá trị từ 10K đến 20K, transistor có thể dùng bất kỳ NPN nhỏ nào như C1815, S8050...




Tải về đính kèm:
Kích thước: 23.69 KB
  • Bạn chưa đăng nhập, không thể viết bình luận!
    Bấm vào đây để Đăng nhập hoặc Đăng ký!
