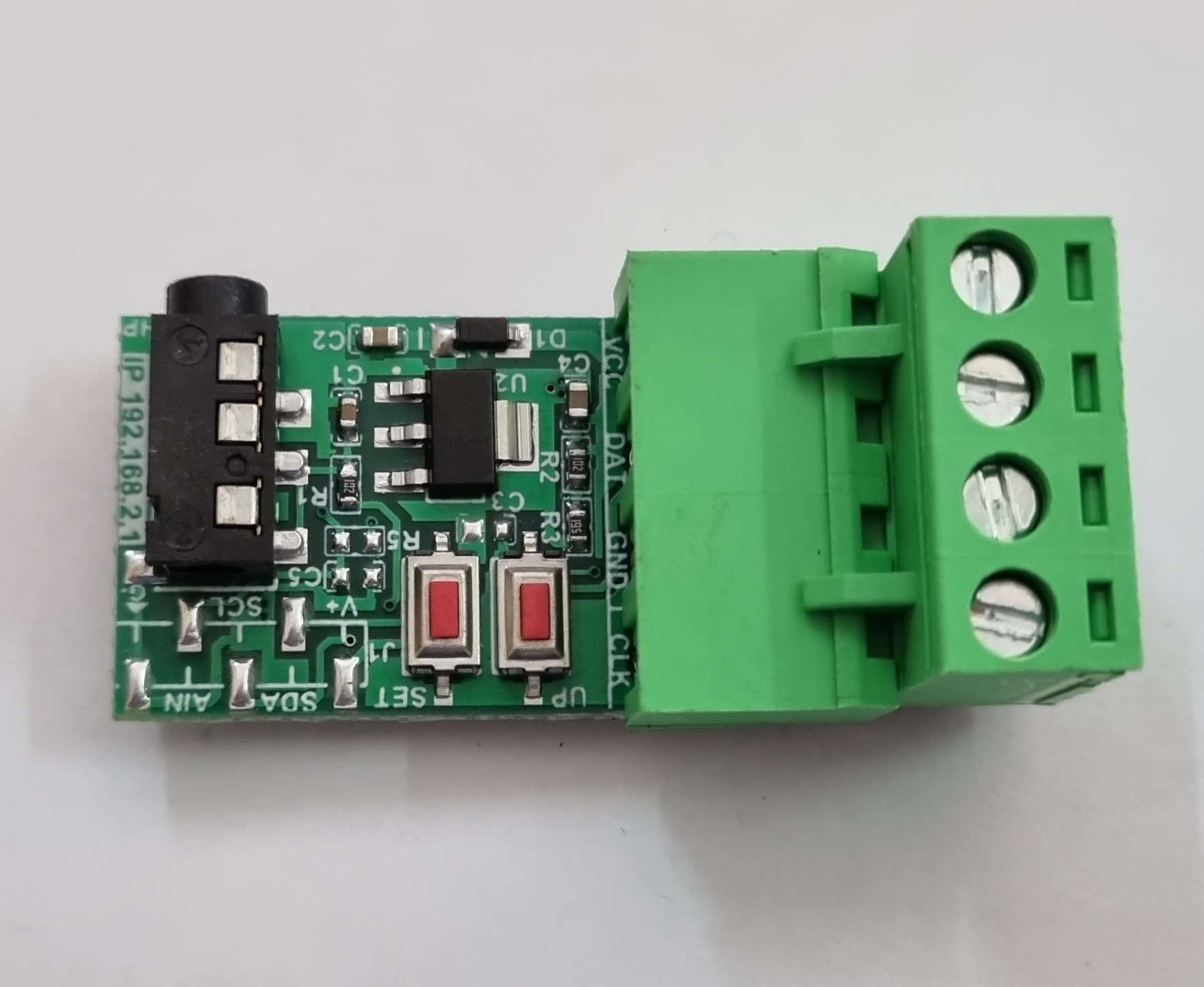

HƯỚNG DẪN SỬ DỤNG

LED PHÁO HOA WIFI V2.0

1. Tính năng và thông số

• Nguồn cấp 5-12V 5-10A (Hỗ trợ LED 5V và LED 12V)
• Hiệu ứng pháo hoa đồng bộ âm thanh, màu sắc tự động.
• Hỗ trợ IC LED: 1903, 1904, 1916, 9883, 8206, 2811, 1914 (DAT) – 6803, 9803, 9813, 2801 (DAT+CLK).
• Mở rộng tia nối tiếp thêm sinh động (tối đa 3 cụm tia).
• Cấu hình được màu cột và màu tia (có thể ghép nối LED khác thứ tự màu RGB): 1903-BRG, 2811-RGB, …
• Hẹn giờ bật tắt hiển thị và âm thanh, điều khiển IO. Đồng bộ ngày giờ NTP, J1 hỗ trợ RTC ngoài DS3231, DS1307.
• Cập nhật phần mềm không dây qua Web OTA.
• Giao diện cấu hình thông qua WEB APP bảo mật, có phân quyền Admin/User.

2. Thi công LED

• Hỗ trợ LED Full họ IC 1903 (mặc định), IC 1914 - Loại 1 dây (DAT) / IC 6803, 9813 - Loại 2 dây (CLK-DAT).
• Thứ tự đấu nối: DAT (Mạch) --> DATA Cột --> DATA Tia 1 --> DATA Tia 2 --> DATA Tia 3
  (Tia 2 và Tia 3 là mở rộng, thông thường chỉ thiết kế 1 tia chung DATA, đấu chung GND ic cột cuối và GND ic tia)
• Số LED tia phụ (2 và 3) phải bằng số led tia chính (1) để mạch có thể gửi đúng dữ liệu.
• DATA IN cho Tia 1 được lấy từ DATA OUT của LED Cột cuối cùng.
• DATA IN chung của các tia trong một cụm nối chung chân dữ liệu, để có dữ liệu cho tia 2 ta lấy DATA OUT của tia 1 nối vào DATA IN chung của tia 2, tương tự với tia 3 lấy DATA OUT từ tia 2.

3. Hướng dẫn cài đặt

• Cấp nguồn cho mạch khởi động, mạch sẽ phát ra một điểm truy cập WIFI với tên “LED PHAO HOA XXXX”, dùng điện thoại thông minh hoặc máy tính kết nối vào WIFI trên, sau khi kết nối thành công, mở trình duyệt Web nhập địa chỉ: “192.168.2.1”, giao diện đăng nhập hiện ra, tài khoản mặc định là “admin” và mật khẩu “123456”.
• Sau bước xác minh đăng nhập giao diện sẽ đưa tới mục cấu hình hệ thống, trong đó:

          + Tên thiết bị: Đây là tên được sử dụng cho điểm truy cập AP.

          + Tên SSID và mật khẩu, IP tĩnh: Kết nối đến mạng WIFI nhà bạn, dùng để cập nhật thời gian NTP hẹn giờ.

          + LED IC Driver: Chọn chip led driver, các dòng chip chính: 1903 –2811 – 1914 – 6803 – 9813 – 2801

          + Số cụm Tia: Cấu hình tia nối tiếp mở rộng, mặc định 1 tia nối tiếp, IC Tia Max: 150 – 75 – 50.

          + LED IC Cột / LED IC Tia: Số LED Cột (300 LED) / LED Tia (150 LED) sử dụng (tính theo ic 1903).

          Các mục cấu hình khác xem hướng dẫn trên giao diện hệ thống.

• Cấu hình bằng nút nhấn: Kết nối LED Full vào mạch trước khi cấu hình để hiển thị thao tác.

         + SET MODE: (Giữ nút SET trong ~2s để vào cài đặt LED hoặc giữ SET trong ~4s vào cài đặt SPEED)

         Thứ tự MODE LED: LED IC Cột --> LED IC Tia.

         Thứ tự MODE SPEED: SPEED Cột --> SPEED Tia.

         Cách cấu hình: Giữ SET ~2s để chuyển các MODE, bấm hoặc giữ UP để Tăng, bấm nhả SET để Giảm, bấm giữ SET ~4s để lưu lại, giữ ~8s hoặc không thao tác trong 45s để thoát không lưu. LED STT nháy đếm 1s khi giữ SET.

         + RUN MODE: Giữ SET trên 10s để khôi phục cài đặt gốc khi quên mật khẩu. Nhấn nhả SET/UP để Next hiệu ứng.

4. Chú ý quan trọng

• Nguồn cấp vào mạch không được vượt quá 13V. Không nối nguồn dương vào hai chân DAT và CLK.
• Sóng WIFI AP chỉ bật trong 3 phút rồi tự động tắt nếu không có kết nối vào giao diện cài đặt. Bật lại bằng cách khởi động lại mạch. Time out tự động được làm mới khi ở trong giao diện web.
• Thay đổi tốc độ hiệu ứng cột và tia… bấm vào biểu tượng hình nốt nhạc cuối trang cấu hình.
• Tài khoản/Mật khẩu cho cập nhật OTA tại URL “…IP…/ota”: admin/123456 (mặc định). Có thể cập nhật phần mềm trực tiếp qua giao diện “Cấu hình” với mật khẩu xác nhận của tài khoản có quyền ADMIN.
• Mật khẩu xác nhận lưu cấu hình chính là mật khẩu đăng nhập của tài khoản đang đăng nhập.
• Đổi mật khẩu của tài khoản trong trang “Tài khoản” lựa chọn “Sửa”.
• LED cuộn dây dán 1903 12V loại tự nháy, phải tháo bỏ con MCU 8 chân ở đầu cuộn.
• Hạ nhiệt độ cho mạch khi dùng nguồn 12V, mắc nối tiếp dương nguồn vào mạch với điện trở 10-33R 1-3W.

5. Cập nhật phần mềm

• Tải về bản cập nhật mới nhất ở Link bên dưới, tải hai file AFS và BIN (bản cập nhật từ V2.2 trở lên, thay thế hệ thống file cũ FFS).
• Kết nối vào giao diện, rồi vào trang "Cấu hình", mục "Update", rồi chọn file *.BIN tải lên trước, file *.AFS cập nhật sau. Để cập nhật nhanh có thể truy cập địa chỉ: 192.168.2.1/ota  (admin/123456)
• Mạch sẽ khởi động lại khi quá trình tải lên hoàn tất.
