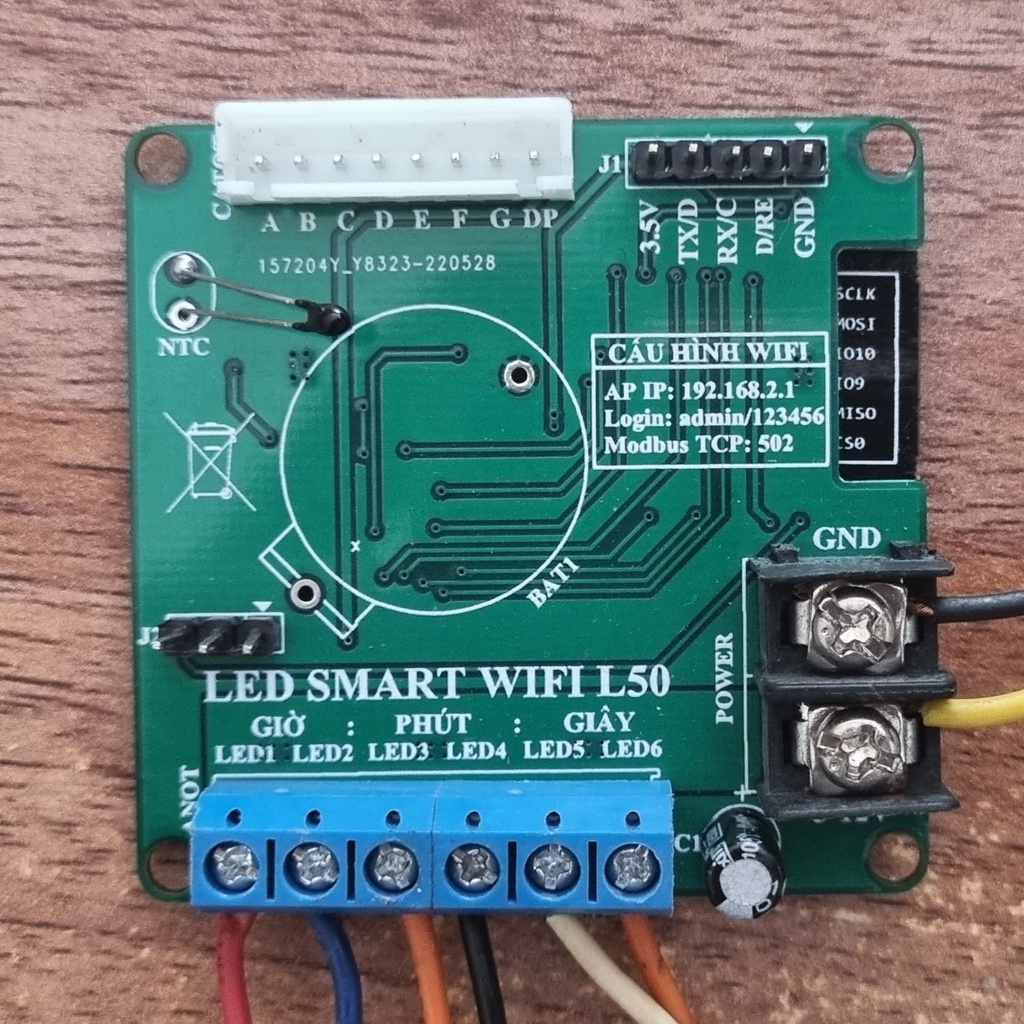

HƯỚNG DẪN SỬ DỤNG LED SMART WIFI L50

1. TÍNH NĂNG SẢN PHẨM

• Đồng hồ sử dụng RTC DS3231 (tùy chọn) có độ chính xác cao với sai số +/-2ppm (25^oC) tương đương khoảng 0,1-0,3 giây/ngày, thời gian vẫn chạy khi mất điện (Tuỳ chọn Module RTC DS3231, DS1307, PCF8563, tự động cấu hình chip khi kết nối module vào mạch).
• Hỗ trợ công suất lớn, khoảng 50 LED/Cạnh (Sử dụng LED 5V, LED 12V).
• Hỗ trợ hiển thị chỉ “Giờ : Phút” hoặc hiển thị đầy đủ “Giờ : Phút : Giây”. Cập nhật thời gian qua mạng Internet NTP (Chạy online không cần RTC).
• Hỗ trợ giao tiếp hiển thị qua RS485 Modbus RTU, Modbus TCP 502, giao tiếp với mạch khác ở chế độ Master dùng cho hiển thị tỷ giá, giá vàng, giá xăng, bảng số liệu, bảng sản lượng…
• Hiển thị ngày tháng thông minh, tự động chuyển đổi từ xem Giờ sang xem Ngày và Nhiệt độ, có âm lịch đến 2050. Cài đặt bật tắt được ngày tháng và nhiệt độ.
• Giao diện WEB APP bảo mật, thân thiện dễ cài đặt. Cập nhật phần mềm thông qua WEB OTA bảo mật.
• Dễ dàng thi công với các đầu kết nối Terminal không phải hàn dây vào mạch giúp quá trình thi công nhanh và dễ dàng bảo trì thay thế.

1. HƯỚNG DẪN SỬ DỤNG

• Cấp nguồn cho mạch khởi động, mạch sẽ phát ra một điểm truy cập WIFI AP với tên “LED SMART WIFI XXXX”, dùng điện thoại thông minh hoặc máy tính kết nối vào WIFI trên, sau khi kết nối thành công, mở trình duyệt Web nhập địa chỉ: “192.168.2.1”, giao diện đăng nhập hiện ra, tài khoản mặc định là “admin” và mật khẩu “123456”.
• Chuyển qua trang “Cấu Hình” để cài đặt kết nối mạng WIFI nhà bạn và cấu hình chế độ hiển thị và chế độ LED. Hướng dẫn thao tác có sẵn trên giao diện.
• Tài khoản/Mật khẩu cho cập nhật OTA tại URL “…IP…/ota”: admin/123456 (mặc định). Có thể cập nhật phần mềm trực tiếp qua giao diện “Cấu hình” với mật khẩu xác nhận của tài khoản có quyền ADMIN.
• Mật khẩu xác nhận lưu cấu hình chính là mật khẩu đăng nhập của tài khoản đang đăng nhập.
• Đổi mật khẩu của tài khoản trong trang “Tài khoản” lựa chọn “Sửa”.
• Sóng wifi AP chỉ bật 5 phút theo mặc định nếu không có kết nối vào giao diện cài đặt, bật lại bằng cách khởi động lại mạch, thay đổi chế độ nguồn wifi trong phần Cấu hình --> Bảo mật.
• Định dạng Modbus RTU Function 16: [ ID_Slave | 0x10 | 0x0000 | 0x0003 | 0x06 | LED2 | LED1 | LED4 | LED3 | LED6 | LED5 | CRC16 or 0x0000 ] (delay 30ms)

Trong đó: CRC16 = 0x0000 (LSB) - Không phản hồi. Dữ liệu LED1-LED6 là dữ liệu cạnh của LED 7 thanh. Do thanh ghi modbus là 16bit big endian nên thứ tự byte cao sẽ được truyền trước, có 3 thanh ghi data. Giá trị 16bit theo chuẩn big endian, VD: 0x0003 = [ 0x00 | 0x03 ]

• Định dạng Modbus TCP Function 16: [ TID_0x0001 | PID_0x0000 | LEN_0x000D | ID_Slave | 0x10 | 0x0000 | 0x0003 | 0x06 | LED2 | LED1 | LED4 | LED3 | LED6 | LED5 ] (delay 5ms)

• HƯỚNG DẪN THI CÔNG

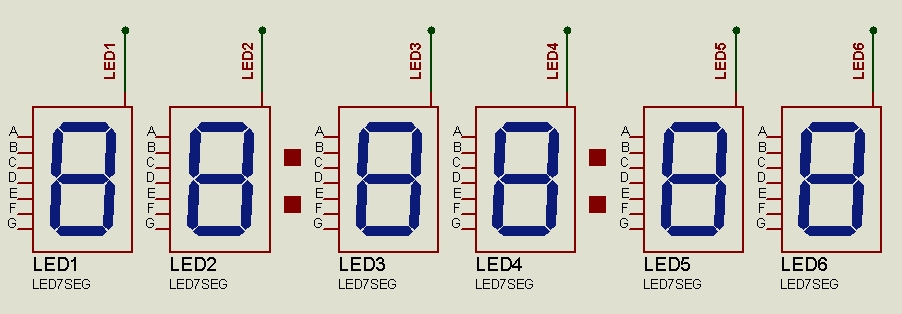

1. Sơ đồ nguyên lý quét led 7 thanh Anot:
2. Hướng dẫn đấu nối:

• Các chân từ LED1-LED6 là các chân quét LED Anot, tất cả các chân Anot (dương led) của số phải được nối chung lại với nhau.
• Các cạnh từ A-G là các chân Data led 7, tất cả các chân từ A đến G của các số phải được nối chung lại thành 7 đầu dây (âm led) nối về KTOT A-G trên mạch điều khiển.
• Các dấu hai chấm được đấu như sau:

+ Dấu hai chấm thứ nhất, Anot LED dưới nối vào dây LED2.

+ Dấu hai chấm thứ nhất, Anot LED trên nối vào dây LED 3.

+ Dấu hai chấm thứ hai tương tự lần lượt nối vào LED4/LED5 (Phiên bản thi công 6 LED).

+ Ktot thì nối chung 2 dấu hai chấm 2 bên lại với nhau rồi đưa về chân DP trên mạch điều khiển.

+ Đối với thiết kế hiển thị số không phải đồng hồ, cần kết nối dấu chấm DP vào từng LED riêng biệt theo chuẩn LED 7 đoạn.

3. Chú ý khi thi công:

• Nguồn cung cấp cho mạch là 5-12V DC (MAX 13V), sử dụng LED liền dây 5V (led ruồi), LED cụm/thanh 12V. Cần đặt chế độ nguồn wifi ở chế độ tự động khi dùng nguồn 12V (giúp hạ nhiệt độ).
• Cảm biến nhiệt độ NTC cũng cần được đưa ra bên ngoài để có thể đo chính xác nhiệt độ phòng. Nối song song tụ 104 (100nF) với cảm biến NTC.
• Nếu mạch sử dụng RTC chính xác cao DS3231, khi cảm biến NTC lỗi mạch sẽ chuyển qua sử dụng cảm biến nhiệt độ tích hợp trên RTC khi khởi động lại.
• Nếu để cài đặt ở cổng giao tiếp J1 là RTU thì mạch sẽ không nhận dạng được RTC khi kết nối. Kết nối SCL và SDA của module RTC vào RX/C và TX/D, chân nguồn âm chung GND, lấy dương nguồn 3.5V từ mạch chỉ hỗ trợ DS3231/PCF8563, RTC DS1307 cần cấp nguồn 5V ngoài.
• Cổng J1 hỗ trợ kết nối UART RTU và chân điều khiển RS485 D/RE, khi ở chế độ đồng hồ chân D/RE làm chân ngõ ra hẹn giờ có thể điều khiển ngoại vi, cần thêm trở 4.7K kéo lên 3.5V nếu điều khiển mạch ngoài. Chân công suất LED5/LED6 cũng là chân ngõ ra hẹn giờ nếu ở chế độ 4 LED.
• Khi có kết nối Modbus TCP (chỉ slave) mạch sẽ tự động chuyển qua chế độ hiển thị nếu đang ở chế độ đồng hồ, khi ngắt kết nối mạch sẽ khôi phục lại chế độ ban đầu.
• Ghép nối nhiều mạch, mạch hỗ trợ tối đa 31 Slave và 1 Master, cách ghép nối rất đơn giản chỉ việc kết nối chân TX từ mạch Master đến tất cả các chân RX của Slave, kéo chung GND tất cả các mạch, nếu gặp sự cố ghép nối có thể hạ baudrate và thêm trở 4.7K kéo lên 3.5V cho chân TX. Thêm hiển thị trên giao diện cài đặt cho từng ID Slave tương ứng. Slave sẽ được đồng bộ bật/tắt nếu đặt hẹn giờ hiển thị trên Master. Ghép nối với vi điều khiển hay PLC làm Master cũng tương tự, nếu là RS485 thì ghép nối theo chuẩn RS485 (cần module RS485 cho mạch).
