[Hướng dẫn] Bản cập nhật mạch đồng hồ 60 LED Full Color F8
Đăng bởi: Vũ Văn Thái - Thời gian: 06-12-2021, 11:14
Chuyên mục: Điện tử sáng tạo - Lượt xem: 1.608

Bản cập nhật mạch đồng hồ 60 LED Full Color F8



1. Cập nhật đồng hồ:

  - Đây là bản cập nhật giúp mạch Clock 60s Tiny có thêm chức năng điều khiển LED full color F8 thay thế viền 60 LED đơn khó thi công, hàn led khó, với bản LED RGB này bạn chỉ việc mua LED F8 (60 led) về hàn theo đúng sơ đồ bên dưới là có thể sử dụng được, 4 LED 7 thi công như cũ.

  - Bản cập nhật cũng thêm tính năng điều khiển ngoại vi tự động tại chân LC1-LC3 bật từ 18-22H (điều khiển đèn trang trí), chân LC4 là chân ra điều khiển hẹn giờ khi có hẹn giờ báo thức (điều khiển chuông ngoài).

  - Chân LC6 và LC7 là chân điều khiển LED Full, trong đó: LC6 (LED_DAT) điều khiển LED 1903, 2811 loại 1 dây DATA, chân LC6 (DAT) và LC7 (CLK) dùng để điều khiển Led Full loại 2 dây tín hiệu CLOCK/DATA.

  - Tất cả các chân ra đều là ngõ ra NPN (400mA / 30V), do vậy chân LC6 và LC7 phải có điện trở 1K kéo lên nguồn 5V, các chân LC cho phép điều khiển trực tiếp Rơ le hoặc tải nhỏ (<400mA). Gộp 3 chân LC1-LC2-LC3 có thể điều khiển tải 1A, cấp nguồn 5-12V cho dương tải và âm tải nối vào LC1-LC3, nối chung âm nguồn GND nếu dùng 2 nguồn.

 Chú ý mạch đồng hồ sử dụng nguồn 5V, tải điều khiển có thể là 5V hoặc tải 12V.

 -  Để cập nhật bạn vui lòng tải về trong link Google Driver bên dưới, cập nhật bằng máy tính thì tải file FW_UP_RGB.rar còn cập nhật bằng Module Wifi (bản DIY Wifi) thì tải file *.fw để cập nhật.

2. Hướng dẫn cấu hình: (Vui lòng hàn đủ 4 LED 7 của đồng hồ để hiển thị)

 - Cấu hình IC LED Full:

       + Cấp nguồn cho mạch đồng hồ khởi động bình thường.

       + Sau khi đồng hồ hiện giờ và hoạt động bình thường ta bắt đầu giữ phím DOWN trên mạch cho đến khi 4 LED 7 hiển thị chữ CAL thì nhả phím để vào chế độ cấu hình hệ thống.

       + Bấm nút SET 3 lần để chuyển qua chế độ cài IC LED, đồng hồ hiển thị IC 0 (1903), IC 1 (2811), IC 2 (6803), IC 3 (9813). Bấm UP/DOWN để thay đổi giá trị.

       + Bấm OK để lưu lại hoặc bấm SET để qua mode cấu hình độ sáng.

 - Cấu hình độ sáng hiển thị:

       + Cách vào tương tự như mode IC LED.

       + Bấm SET để chuyển qua các mode cài đặt khi tới mode hiển thị br 10  (độ sáng mức 10 cao nhất) thì dừng lại, bấm UP/DOWN để thay đổi độ sáng 5-10 (50-100%).

       + Bấm OK để lưu lại, mạch sẽ tự khởi động lại.

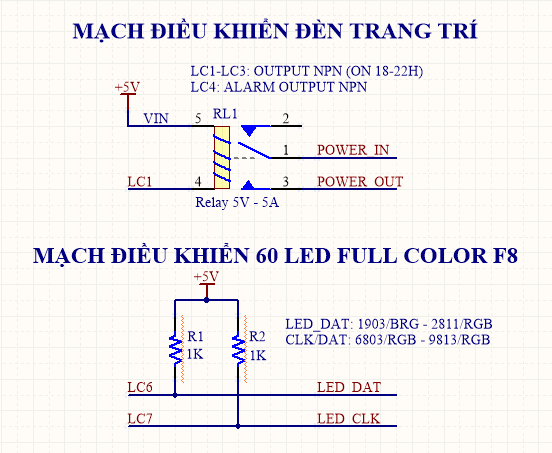

3. Sơ đồ kết nối: Nguồn LED nối riêng đảm bảo dòng cung cấp cho LED đủ, sử dụng nguồn 5V có dòng công suất từ 2A trở lên.

Đồng hồ 60 LED RGB V2

Chú ý quan trọng, để tránh brick boot khi cập nhật phần mềm cho đồng hồ, các bạn hãy hàn dây kết nối thật chắc chắn tránh lỏng lẻo rất dễ gây lỗi kết nối làm treo hoặc brick khi nạp fw.

Link mua hàng: Shopee

Link tải bản cập nhật: Download File


Bài viết sửa lúc 06-12-2021, 11:38 bởi Vũ Văn Thái
