Chia sẻ mạch đo nhiệt độ dùng DS18B20 hiển thị lên LED 7 thanh
Mạch này các bạn mắc đúng theo sơ đồ nguyên lý, rồi nạp chương trình cho con AT89C2051 hoặc bất kỳ con nào thuộc họ 8051 đều được miễn là đấu đúng PIN to PIN là OK, hoặc có thể set lại chân trong file code. Do mạch sử dụng led 7 lên mình không vẽ mạch in chung cho các bạn được vì có rất nhiều loại LED 7 có kích thước khác nhau và điều quan trọng là chân cẳng của nó không giống nhau lên bạn nào không biết lắp lại bảo là mạch không hoạt động.
Các bạn có thể dùng bo lỗ sẵn để làm vì mạch khá đơn giản, để xác định chân LED 7 Anot chung, các bạn dùng đồng hồ vạn năng kim chỉ thị, vặn thang x10 ohm hoặc x100 ohm, rồi cầm que đen đặt cố định vào từng chân, còn que đỏ thì quét lần lượt hết các chân còn lại nếu các cạnh sáng thì chân đặt que đen là chân Anot chung, nếu không sáng thì đổi chân đặt que đen sang chân khác và làm tương tự bao giờ nó sáng thì thôi, khi đã xác định được chân Anot rồi thì ta dò các cạnh của LED 7 trở lên đơn giản chỉ việc cố định que đen tại Anot và đặt que đỏ vào các chân rồi quan sát chân nào làm cạch nào sáng thì ghi chép lại để vẽ mạch.
* Các linh kiện cần phải mua:
- Vi điều khiển AT89C2051 (15K/c) hoặc chip 40pin: AT89C51, AT89S51, AT89C52, AT89S52...
- Thạch anh 12Mhz (2K/c) + đế chip 20pin (1.2K/c)
- Tụ điện, điện trở, nút nhấn trong mạch (3000đ all)
- LED 7 thanh đơn 0.8in 5-7K/c, loại đôi không rõ (Lên mua loại đôi chung chân DATA về làm cho dễ, loại 10 chân có 2 chân Anot và 8 chân các cạch)
- Cảm biến nhiệt DS18B20 giá 25K/c ....
- Transistor PNP loại nhỏ 400đ/c

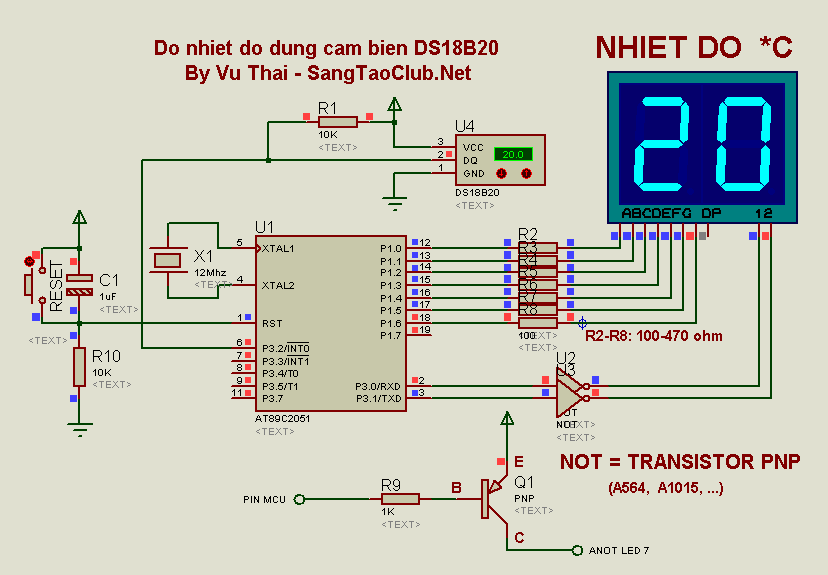

** Sơ đồ mạch nguyên lý:
---> Các bạn tải code và mô phỏng về trong File đính kèm...
