Card formatter Canon LBP1210 LBP1120 in qua WIFI USB 64bit STC1210 - SangTaoClub.Net
Card formatter Canon LBP1210 LBP1120 in qua WIFI USB 64bit STC1210
Đăng bởi: Vũ Văn Thái - Thời gian: 19-07-2023, 15:10
Chuyên mục: Điện tử sáng tạo - Lượt xem: 1.786

HƯỚNG DẪN SỬ DỤNG STC1210W

1 - Tính năng sản phẩm:

  • Hỗ trợ in mạng qua wifi trên nhiều thiết bị (windows 10 1809 trở lên, android, ios, macos, linux). Hỗ trợ khám phá máy in và in không cần trình điều khiển.
  • In qua cáp USB tương thích driver hãng LBP2900 32bit/64bit, trạng thái báo lỗi đầy đủ. Card zin chỉ in được trên win 7 32bit, card STC1210 dùng driver lbp2900 nên in được trên mọi phiên bản windows.
  • Bộ đệm in lớn 8MB giúp máy in nhận được nhiều trang in hơn.
  • Tự động xử lý bản in 300dpi sang 600dpi, đầy đủ chế độ giấy in, chế độ in test nhanh.
  • In test qua thao tác đóng mở nắp máy, mở nắp 3 giây để in test.
  • Trên mạch có sẵn chân kết nối chờ sẵn cho máy lbp1120, cần hàn gắn đủ cổng USB2 và socket ECU2 để có thể lắp cho máy 1120. Wifi có thể yếu trên 1120 do thiết kế sắt xi mass kín, cần cắt, khoét lỗ thoát cho anten wifi tích hợp.
  • Thiết lập máy in qua giao diện web app bảo mật, có cập nhật phần mềm, dùng chung FW STC2900.

2 - Hướng dẫn cài đặt:

  • Tiến hành thay thế card formatter cũ hỏng bằng card mới STC1210W, kết nối cáp ECU vào mạch chắc chắn, vệ sinh chân cáp nếu bị rỉ chân. Tháo bỏ sắt xi bọc bảo vệ card formatter cũ để đảm bảo tín hiệu wifi được tốt nhất.
  • Bật nguồn máy in, chờ máy in khởi động hoàn tất dùng điện thoại thông minh hoặc máy tính laptop kết nối vào wifi mà mạch phát ra có tên “STC1210W PRINTER XXXX”. Mở trình duyệt web nhập địa chỉ IP 192.168.4.1 để vào giao diện cấu hình. Tài khoản và mật khẩu mặc định là: admin/123456
  • Tiếp đến kết nối mạng wifi bằng cách bấm vào [SCAN] để quét mạng wifi, chọn tên wifi tương ứng rồi nhập mật khẩu wifi. Mục IP tĩnh nếu để trống thì máy in sẽ được cấp IP động từ router, nên đặt ip tĩnh cho máy in, gợi ý địa chỉ 192.168.1.250 trong đó 192.168.1 là giải ip của router sử dụng, yêu cầu phải trùng với giải ip của router wifi mà bạn kết nối. Sau khi kết nối wifi và cấp phát địa chỉ ip thành công bạn có thể qua bước thêm máy in.
  • Để thêm máy in trên windows 10 bạn vào Start => Settings => Devices => Printers & scanners. Bấm vào Add a printer or scanner, chờ hệ thống hiển thị tên máy in STC1210… bấm vào tên máy in chọn Add device, chờ một lúc cho windows cài đặt máy in tự động. Nếu không tìm thấy máy in vui lòng kiểm tra lại kết nối wifi và phiên bản win chỉ hỗ trợ từ phiên bản 1809 trở lên, nếu bản cũ hơn bạn cần update windows hoặc cài lại bản mới hơn. Đối với thiết bị di động hoặc hệ điều hành nhân linux thì được hỗ trợ in trực tiếp không cần cài đặt.
  • Cách khác thêm máy in qua Control Panel => Hardware and Sound => Devices and Printers => Add a printer. Khi cài bị treo lâu quá 3 phút có thể khởi động lại máy là nhận.
  • Cài đặt in qua usb, tiến hành tải driver canon lbp2900 bản 32bit hoặc 64bit tương ứng phiên bản win về cài đặt bình thường như cài đặt card hãng.

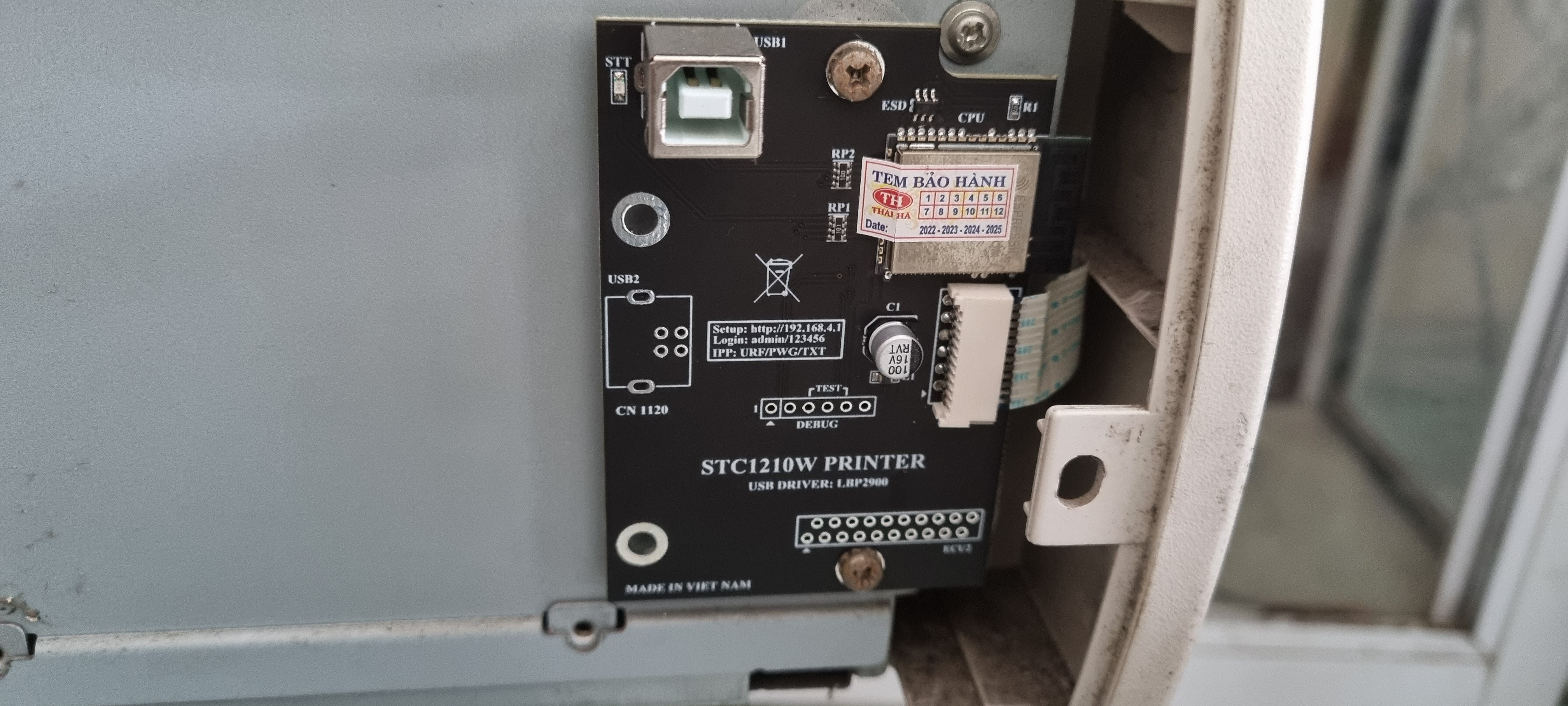

 Card fomatter Canon LBP1210 LBP1120 in qua WIFI USB 64bit STC1210

Mọi chức năng cũng như hướng dẫn in qua mạng wifi vui lòng xem bài viết card STC2900.



Link tải Update: STC1210 - Click

Link mua hàng: Shopee - Click


Tải về đính kèm:
Kích thước: 2.29 MB
Bài viết sửa lúc 07-12-2023, 15:43 bởi Vũ Văn Thái
