Mạch LED Pháo hoa WIFI có âm thanh - SangTaoClub.Net
Mạch LED Pháo hoa WIFI có âm thanh
Đăng bởi: Vũ Văn Thái - Thời gian: 20-01-2021, 10:23
Chuyên mục: Điện tử sáng tạo - Lượt xem: 1.079

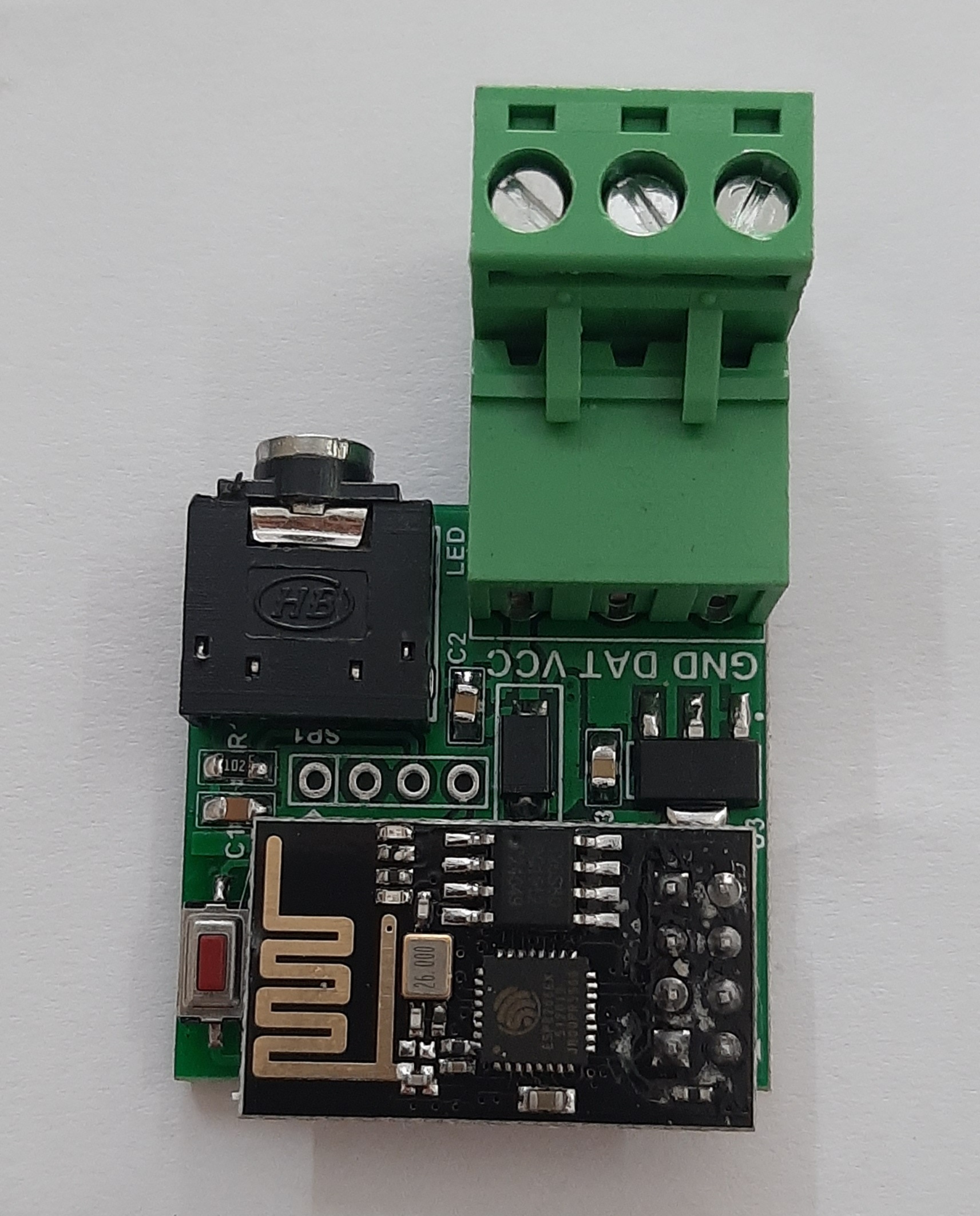

HƯỚNG DẪN SỬ DỤNG

LED PHÁO HOA WIFI V1.0

  1. Tính năng và thông số
  • Nguồn cấp 5V 5-10A (Gắn 78M05 dưới mạch để sử dụng nguồn 12V, gỡ bỏ D1).
  • Hiệu ứng pháo hoa đồng bộ âm thanh, màu sắc tự động.
  • Hỗ trợ các loại IC LED: 1903, 9883, 8206, 2811 - 1914 - 6803, 9803 - 9813 (Chân CLK nối vào chân số 4 của J1)
  • Mở rộng tia nối tiếp thêm sinh động (tối đa 3 cụm tia).
  • Cấu hình được màu cột và màu tia (có thể ghép nối LED khác thứ tự màu RGB).
  • Cập nhật phần mềm không dây qua Web OTA.
  • Giao diện cấu hình thông qua WEB APP bảo mật, có phân quyền Admin/User.
  1. Thi công LED
  • Hỗ trợ LED Full họ IC 1903 (mặc định), IC 1914. Loại 3 dây (DAT), Loại 4 dây (CLK-DAT).
  • Thứ tự đấu nối: DAT (Mạch) --> DATA Cột --> DATA Tia 1 --> DATA Tia 2 --> DATA Tia 3
    (Tia 2 và Tia 3 là mở rộng, thông thường chỉ thiết kế 1 tia chung DATA, đấu chung GND dữ liệu)
  • Số LED tia phụ (2 và 3) phải bằng số led tia chính (1) để mạch có thể gửi đúng dữ liệu.
  • DATA IN cho Tia 1 được lấy từ DATA OUT của LED Cột cuối cùng.
  • DATA IN chung của các tia trong một cụm nối chung chân dữ liệu, để có dữ liệu cho tia 2 ta lấy DATA OUT của tia 1 nối vào DATA IN chung của tia 2, tương tự với tia 3 lấy DATA OUT từ tia 2.
  1. Hướng dẫn cài đặt
  • Cấp nguồn cho mạch khởi động, mạch sẽ phát ra một điểm truy cập WIFI với tên “LED PHAO HOA XXXX”, dùng điện thoại thông minh hoặc máy tính kết nối vào WIFI trên, sau khi kết nối thành công, mở trình duyệt Web nhập địa chỉ: “192.168.1.1”, giao diện đăng nhập hiện ra, tài khoản mặc định là “admin” và mật khẩu “123456”.
  • Sau bước xác minh đăng nhập giao diện sẽ đưa tới mục cấu hình hệ thống, trong đó:

+ Tên thiết bị: Đây là tên được sử dụng cho điểm truy cập AP.

+ Tên SSID và mật khẩu: Kết nối đến mạng Wifi nhà bạn, mục đích dùng cho cấu hình qua LAN.

+ IP cố định: Cấu hình IP tĩnh cho kết nối mạng LAN, để trống cấp phát IP động.

+ LED IC Driver: Chọn chip led driver, các dòng chip chính: 1903 – 1914 – 6803 - 9813

+ Số tia: Cấu hình tia nối tiếp mở rộng, mặc định 1 tia.

+ LED ic cột / LED ic tia: Số LED Cột/Tia bạn sử dụng (tính theo ic 1903).

+ LED Gamma: Cấu hình Gamma màu LED (nâng cao), mặc định để từ 2.0 – 2.3 tùy vào loại LED.

+ Màu cột / Màu tia: Thay đổi định dạng màu khi dùng led khác loại (mặc định thông dụng B-R-G).

Các mục khác có hướng dẫn trên giao diện như cài mật khẩu điểm truy cập wifi và đổi mật khẩu OTA, tạo tài khoản...

  1. Chú ý quan trọng
  • Phiên bản nguồn 5V có diot D1 chống ngược cực, nếu mắc kiểu LED 12v (ic 78M05) thì không có chống ngược.
  • Sóng WIFI chỉ bật trong 3 phút rồi tự động tắt nếu không có kết nối vào giao diện cài đặt. Bật lại bằng cách khởi động lại mạch hoặc giữ phím KEY tầm 4 giây. Time out tự động được làm mới khi ở trong giao diện web.
  • Thay đổi tốc độ hiệu ứng và độ sáng… bấm vào biểu tượng hình nốt nhạc cuối trang cấu hình.
  • Tài khoản/Mật khẩu cho cập nhật OTA tại URL “…IP…/ota”: admin/123456 (mặc định). Có thể cập nhật phần mềm trực tiếp qua giao diện “Cấu hình” với mật khẩu xác nhận của tài khoản có quyền ADMIN.
  • Mật khẩu xác nhận lưu cấu hình chính là mật khẩu đăng nhập của tài khoản đang đăng nhập.
  • Đổi mật khẩu của tài khoản trong trang “Tài khoản” lựa chọn “Sửa”.
  • LED cuộn dây dán 1903 12V loại tự nháy, phải tháo bỏ con MCU 8 chân ở đầu cuộn.
  1. Nút chức năng KEY
  • Nhấn KEY một lần hoặc giữ nhỏ hơn 2 giây: Next hiệu ứng
  • Nhấn giữ KEY từ 3-5 giây: Bật/Tắt module Wifi (Chỉ tắt sóng wifi).
  • Nhấn giữ KEY từ 11-15 giây: Khôi phục về cài đặt gốc (Khi quên mật khẩu).

Cập nhật phần mềm

  • Tải về bản cập nhật mới nhất ở Link bên dưới, tải hai file FFS và BIN.
  • Kết nối vào giao diện, rồi vào trang "Cấu hình", mục "Update", rồi chọn file *.FFS tải lên trước, file *.BIN cập nhật sau.
  • Mạch sẽ khởi động lại khi quá trình tải lên hoàn tất.

 Link mua hàng: Shopee

 Link tải bản cập nhật OTA: Google Driver


Tải về đính kèm:
Kích thước: 718.41 KB
Bài viết sửa lúc 25-01-2021, 16:41 bởi Vũ Văn Thái
