[Hướng dẫn] DIY tích hợp WIFI ESP8266 IoT vào đồng hồ 60 LED giây
Đăng bởi: Vũ Văn Thái - Thời gian: 06-05-2019, 10:20
Chuyên mục: Điện tử sáng tạo - Lượt xem: 2.970

Hướng dẫn DIY tích hợp WIFI ESP8266  IoT vào đồng hồ 60 LED giây



Chào các bạn, hôm nay mình sẽ hướng dẫn các bạn tích hợp một tính năng vô cùng HOT vào đồng hồ 60 LED giây.

- Phiên bản này hỗ trợ phát Acces Point theo tên của mạch để các bạn cấu hình khi chưa có kết nối WLAN.

- Hỗ trợ cập nhật phần mềm cho đồng hồ qua trình duyệt WEB (dùng trên điện thoại hoặc máy tính).

- Hỗ trợ cập nhật OTA phần mềm cho module ESP qua trình duyệt WEB.

- Hỗ trợ đồng bộ thời gian thực từ máy chủ NTP cho đồng hồ khi được kết nối mạng.



1. Chuẩn bị:

- Module ESP-01 (ESP8266 bản 1MB): Giá khoảng 60-80K

- Mạch nạp USB-COM TTL CH340 hoặc PL2303... kèm driver tương ứng để cài đặt.

- Một mạch nguồn 3.3V tự DIY (AMS1117-3.3V) hoặc mua sẵn.

- Vài cọng dây jump cái-cái để kết nối.

2. Nạp chương trình cho module ESP8266 - Chỉ cần nạp một lần, các lần sau sẽ up fw qua giao diện web OTA.

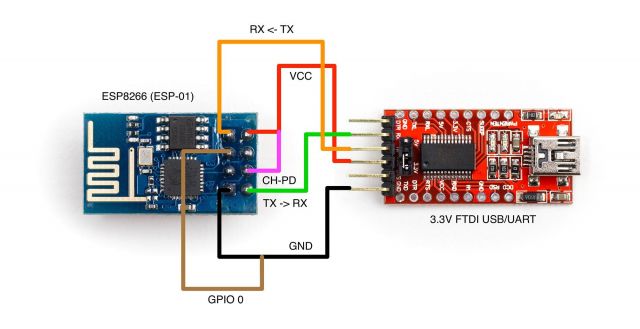

B1: Nối chân GPIO0 của module xuống GND, chân CH_PD lên 3.3V, hai chân TX và RX nối bắt chéo với RX TX của mạch USB COM, tiến hành cấp nguồn 3.3V cho module wifi để mạch vào chế độ bootloader.

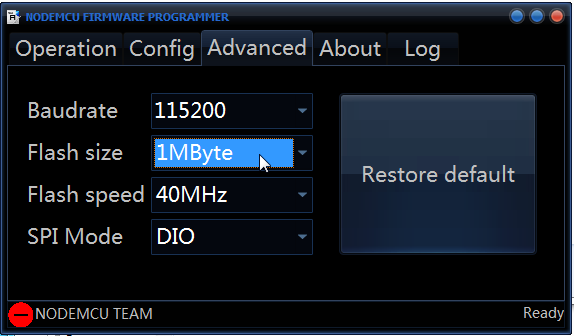

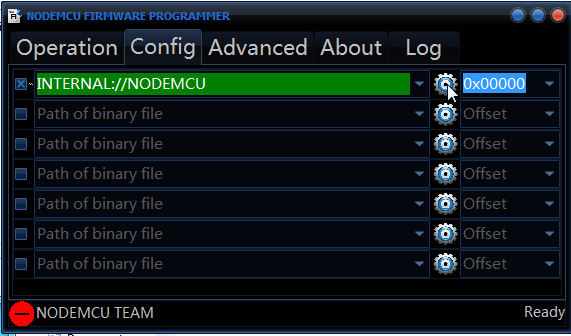

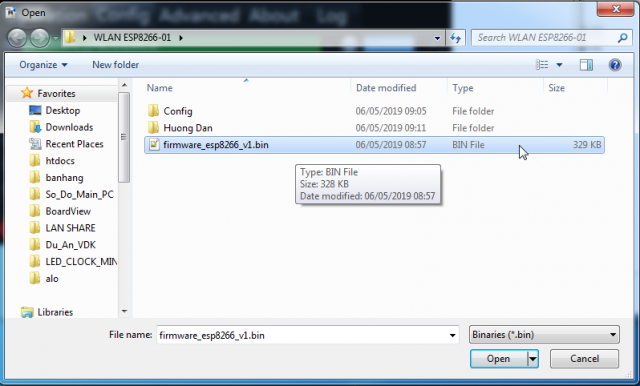

B2: Cắm USB COM vào máy tính, cài đặt driver cho chip USB COM, mở phần mềm Flash ESP lên - Tải trong phần đính kèm.

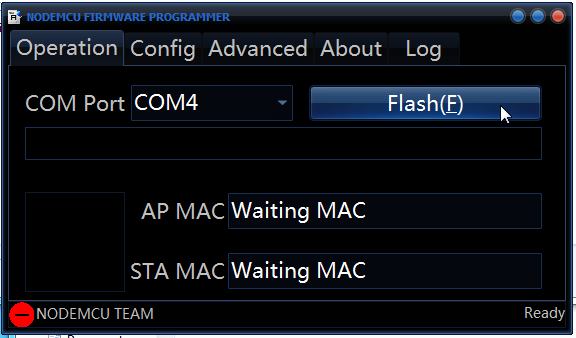

B3: Cuối cùng bấm Flash để nạp, nếu quá trình nạp thành công thì hai ô địa chỉ MAC sẽ hiển thị địa chỉ MAC của module và thanh status bar chạy hết 100%.

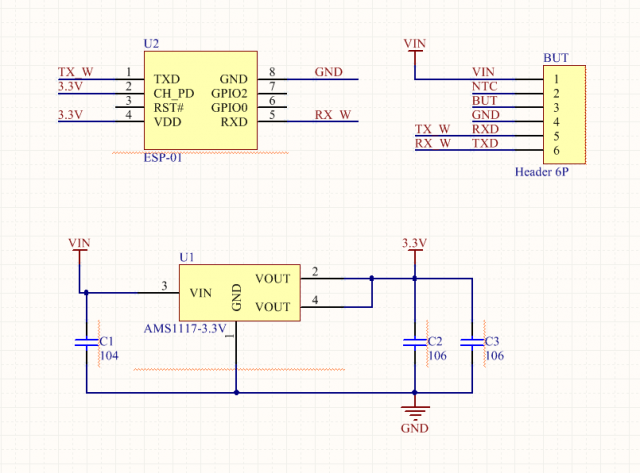

3. Thiết kế DIY mạch vào đồng hồ qua jack BUT trên mạch. Gỡ bỏ U8 (CH340G) hoặc kênh chân số 2 (TX U8)

4. Hướng dẫn sử dụng

- Tên WIFI AP khi mạch kết nối thành công với mạch sẽ có dạng: LED CLOCK 60S V1.0 VN/1234 (1234 là ID mạch).

- Mật khẩu WIFI AP: 11223344 (Mật khẩu mặc định không thay đổi).

- Địa chỉ IP khi kết nối thành công vào AP: 6.6.6.6

- Đường dẫn vào cập nhật phần mềm OTA cho module wifi: Địa chỉ IP/ota (VD: 6.6.6.6/ota)

       Tên đăng nhập OTA: admin

       Mật khẩu OTA: 11223344

- Đường dẫn vào UP FW cho đồng hồ: Địa chỉ IP/update (VD: 6.6.6.6/update)

- Địa chỉ IP khi kết nối vào mạng WLAN: Được cấp tự động và hiển thị trong trang chủ khi truy cập vào IP: 6.6.6.6

*Địa chỉ IP: Là địa chỉ WLAN hoặc địa chỉ AP, tùy vào phương thức kết nối.

Chú ý quan trọng, để tránh brick boot khi cập nhật phần mềm cho đồng hồ, các bạn hãy hàn dây kết nối thật chắc chắn tránh lỏng lẻo rất dễ gây lỗi kết nối làm treo hoặc brick khi nạp fw.

Link mua hàng: Shopee

Link tải bản cập nhật: Download File




Bài viết sửa lúc 03-06-2019, 17:52 bởi Vũ Văn Thái
  • Bạn chưa đăng nhập, không thể viết bình luận!
    Bấm vào đây để Đăng nhập hoặc Đăng ký!
  • Vũ Văn Thái lúc 25-11-2019, 20:26
    Đã có bản cập nhật V2.0 cho wifi clock 60s

    Các bạn tải về (hai file BIN & FFS, ngày 12102019) vào web OTA UP file BIN lên trước rồi vào địa chỉ up OTA hoặc trang chủ để up file giao diện FFS lên sau.

    Module relay điều khiển các bạn mua loại 2 kênh 5V (tác động mức thấp là ON), nối vào hai chân GPIO0 (d0) và GPIO2 (d1).

    Khi up xong mà có lỗi vui lòng tải file bin clear flash 1MB về up bằng phần mềm ESP8266Flasher (để làm sạch flash, gây lỗi) sau đó up bản BIN mới
