Mạch amply siêu rẻ công suất 14W dùng TDA2030A
Đăng bởi: Vũ Văn Thái - Thời gian: 22-05-2013, 11:45
Chuyên mục: Điện thanh - Lượt xem: 56.690

Mạch amply siêu rẻ công suất 14W dùng TDA2030A

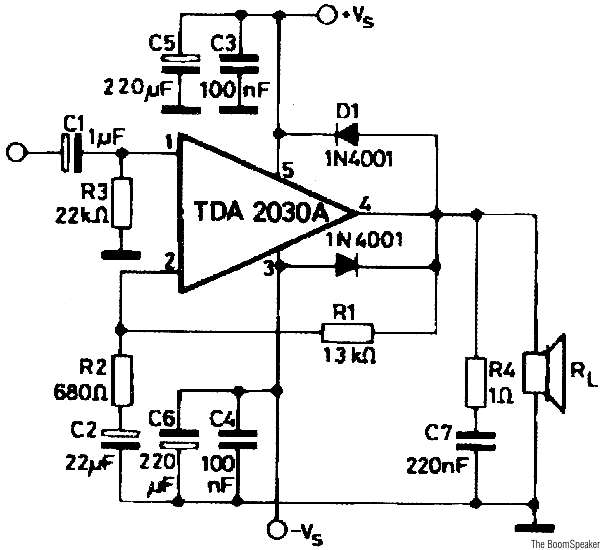

Các bác lắp như sơ đồ nguyên lý là chạy:

SangTaoClub.Net

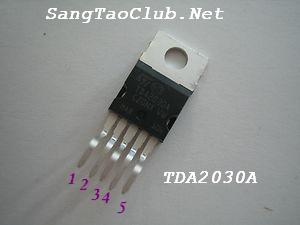

Sơ đồ chân:

SangTaoClub.Net

TDA2030A có 6K/chiếc các bác lắp thỏa mái lưu ý là sử dụng nguồn đôi nha( nguồn đối xứng +-12Vdc)

Đầu vào input các bạn nhớ cho thêm cái chiết áp 50K để chỉnh âm lượng nha..

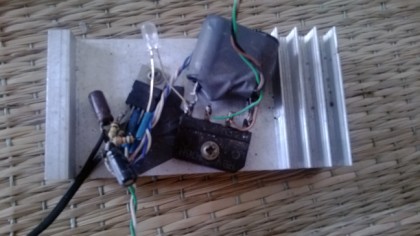

 Còn đây là mạch thành phẩm:

SangTaoClub.Net


  • Bạn chưa đăng nhập, không thể viết bình luận!
    Bấm vào đây để Đăng nhập hoặc Đăng ký!
  • linhhonquydu1996 lúc 07-11-2015, 07:03
    các anh cho em hỏi cái file có đuôi là LYT sau khi giả nén tệp zip vừa tải về là cái j vậy ạ toàn kí tự j ấy. đây ạ
    C-80-30,CPAD,80th,80th,30th,10th,25th,0,0
    C-90-40,CPAD,90th,90th,40th,10th,25th,0,0
    C-90-50,CPAD,90th,90th,50th,10th,25th,0,0
    C-100-45,CPAD,0.1in,0.1in,45th,15th,25th,0,0
    C-100-60,CPAD,0.1in,0.1in,60th,15th,30th,0,0
    C-120-60,CPAD,0.12in,0.12in,60th,15th,30th,0,0
    C-150-60,CPAD,0.15in,0.15in,60th,15th,30th,0,0
    S-150-65,SPAD,0.15in,0.15in,65th,15th,30th,0,0
    C-200-M3,CPAD,0.25in,0.25in,3mm,20th,30th,0,0
    C-250-M4,CPAD,0.25in,0.25in,4mm,20th,30th,0,0
    C-300-80,CPAD,0.3in,0.3in,80th,20th,30th,0,0
    C-500-60,CPAD,0.5in,0.5in,60th,20th,30th,0,0
    S-40-15,SPAD,40th,40th,15th,10th,10th,0,0
    S-40-25,SPAD,40th,40th,25th,10th,15th,0,0
    S-50-25,SPAD,50th,50th,25th,10th,25th,0,0
    S-60-25,SPAD,60th,60th,25th,10th,25th,0,0
    S-70-30,SPAD,70th,70th,30th,10th,15th,0,0
    S-75-40,SPAD,75th,75th,40th,10th,25th,0,0
    S-80-40,SPAD,80th,80th,40th,10th,25th,0,0
    S-90-50,SPAD,90th,90th,50th,10th,30th,0,0
    S-100-50,SPAD,0.1in,0.1in,50th,15th,30th,0,0
    S-150-60,SPAD,0.15in,0.15in,60th,15th,30th,0,0
    DILCC,CPAD,50th,50th,30th,10th,30th,0,0
    DILSQ,SPAD,50th,50th,30th,10th,30th,0,0
    STDDIL,DPA
  • kiet1555 lúc 30-09-2015, 19:23
    Cho e hinh các linh kien dc ko ạ
  • Vũ Văn Thái lúc 15-06-2015, 19:39
    Mạch này không đơn giản thì còn mạch nào đơn giản nữa, làm thử mạch TDA2003 cho dễ.
  • sonsangtaoclub lúc 15-06-2015, 17:30
    anh . chỉ cho em những mạch ampli dơn giản vs
  • Vũ Văn Thái lúc 23-03-2015, 19:20
    Nguồn đơn lớn hơn 12V thì vẫn có khả năng chạy được nhưng nó ra âm thanh bị xén....
  • hoangtinh_92 lúc 23-03-2015, 17:16
    anh cho em hỏi sao em lắp nguồn đơn vào mà nó vẫn chạy...có phảj em lắp saj chỗ nào ko ạ...?????
  • nguyenlich lúc 03-02-2015, 14:17
    nó rè lam e da thay tụ c5 1000uf roi ma van rè
  • nkockun lúc 27-10-2014, 18:41
    E làm sog nó chạy rè rè ýk.
  • hoangthanh lúc 30-07-2014, 01:03
    mình có bo mạch này công xuất 10w trên một kênh nghe tạm dc.nguồn 12v thuần mình dùng 2 con cho 2 kênh.lắp vô quả loa nghe thẻ nhớ nó đánh chát chúa luôn
  • nhokpung372 lúc 16-03-2014, 14:36
    anh vu quoc thai cho em xin dia chi email anh dc ko...??
    • Vũ Văn Thái lúc 16-03-2014, 14:58
      vào trang thành viên club là thấy
