Làm khóa điện tử dùng tranzitor
Đăng bởi: Vũ Văn Thái - Thời gian: 15-05-2013, 21:57
Chuyên mục: Điện tử cơ bản - Lượt xem: 15.191

Làm khóa điện tử dùng tranzitor

Bài viết này sẽ hướng dẫn các bạn chưa biết nhiều về các ứng dụng của linh kiện điện tử đó là sử dụng tranzitor với chức năng khóa điện tử.

Như chúng ta đã biết qua trong tài liệu điện tử cơ bản là tranzitor có đặc tính khuếch đại, như vậy ở bài viết này ta sẽ xét Trans hoạt động ở chế độ bão hòa tức làm việc hết công suất

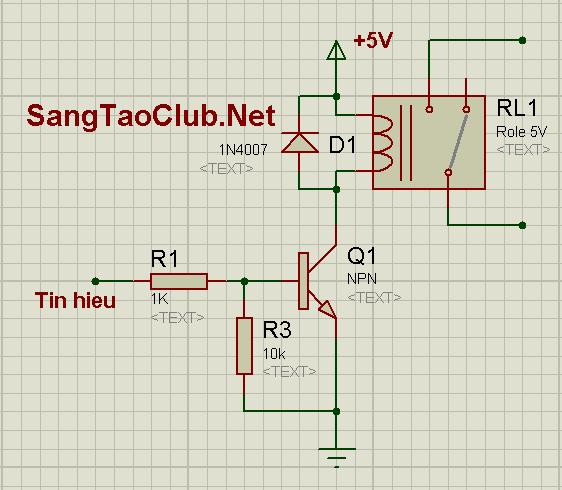

Để hình dung rõ hơn mình đã chuẩn bị sẵn một mạch điện để ta phân tích hoạt động thực tế (ko lý thuyết dài dòng @@)

SangTaoClub.Net

Ở hình vẽ trên ta sử dụng Trans NPN để kích dòng cho Role đóng tiếp điểm thường mở, nguyên lý hoạt động  như sau:

- Khi "Tin hieu" đưa vào là mức 0 (Tức =0V) thì Q1 không dẫn do không có dòng IBE >> Role không làm việc.

- Khi "Tin hieu" đưa vào là mức 1 (Tức =5V) thì sẽ qua R1 hạn dòng, phân áp qua R3 làm cho Q1 dẫn thông lúc này ta có dòng Ice là dòng điện chạy qua cuộn dây >> Q1 >> Mát, Role đóng tiếp điểm thường mở (ĐK thiết bị nào đó).



- Diot D1 trong mạch có tác dụng chống lại dòng điện cảm ứng do cuộn đây sinh ra làm hỏng tranzitor.

Mục đích của R1 là tạo dòng vào cực B của trans tới ngưỡng bão hòa để trans hoạt động như 1 chiếc khóa có điều kiện.

Lưu ý dòng vào của Tin hiệu là rất nhỏ không thể chạy thẳng Role được nên ta mới sử dụng tranzito để kích dòng cho role.

Nhờ có linh kiện này mà ta có thể nghĩ ra được rất nhiều ý tưởng với nó ngoài kích dòng cho role như: Kích dòng cho LED (led quảng cáo, LED 7 thanh, LED Matrix...) đảm bảo sáng rõ nét, đóng-cắt đường tín hiệu, đảo chiều động cơ DC với mạch cầu H (sẽ nói sau)...

**Trong thực tế các sản phẩm dự thi sáng tạo của mình đều sử dụng rất nhiều mạch này, có cả biến thể của nó nhất là việc thay thế role nhằm giảm chi phí mà vẫn điều khiển được đường tín hiệu chuyển mạch một cách tự động, không còn tiếng kêu lạch cạch của tiếp điểm Role nữa.


Bài viết sửa lúc 01-06-2013, 07:15 bởi Vũ Văn Thái
  • Bạn chưa đăng nhập, không thể viết bình luận!
    Bấm vào đây để Đăng nhập hoặc Đăng ký!
  • Vũ Văn Thái lúc 23-03-2016, 21:55
    Bạn mắc led song song với cuộn dây role, nhớ mắc đúng cực led và có trở hạn dòng cho led, nếu nguồn 5V thì dùng trở 1K, 12V thì dùng 4,7K, còn cấp nguồn ngoài thì cấp dương nguồn vào 5V và GND trên mạch nguyên lý.
  • tranminhtri lúc 23-03-2016, 10:43
    chào bạn. cho mình hỏi mình muốn làm mạch khóa số dùng ic 4017 và transistor để khuếch đại dòng cho rờ le như hình bạn miêu tả ở trên, mình muốn lắp một con led tín hiệu để báo sáng khi nhập đúng mật khẩu thì mình phải lắp ở đâu, và mình muốn cấp nguồn vào mạch từ nguồn ngoài bằng conn-sil thì mình phải lắp conn sil như thế nào ạ?
  • Vũ Văn Thái lúc 19-07-2015, 11:26
    Dùng được cho 12V, kích dòng thì ta chỉ quan tâm cái Ic của nó thôi
  • Bravo_Burnnotice lúc 19-07-2015, 10:41
    Anh Thái dùng nguồn 12V được không a. Con trans dùng C1815 được không ạ. Thấy mấy cái nó bảo tính hfe
  • Vũ Văn Thái lúc 25-03-2015, 06:15
    Ở chế độ này trans đạt hiệu suất cao nhất ít tỏa nhiệt gây tổn thất nguồn
  • baokstnk58 lúc 24-03-2015, 23:37
    vì sao không cho trazitor hoạt động ở chế độ khuếch đại mà phải để ở chế độ bão hòa vậy anh ?
  • tan1996 lúc 03-12-2014, 16:57
    a ơi sao em lam rồi mả sao lúc e gắn vbb đc 1 chút kái rle nok kiu là sao vậy a
  • Chinhpro75 lúc 21-10-2014, 20:49
    Cho e hỏi cách làm sạc dự phòng,cho e xin sơ đồ và chú thích kí hiệu rõ ràng.E xin cảm ơn
  • navypro lúc 17-01-2014, 08:43
    anh thái cho em hỏi là em làm led nhưng mà dùng vđk theo kiểu hút dòng ngĩa là chân của vđk là 0 thì led sáng, và anh cho em hỏi khi đó có cần thiết phải dùng trans như mạng vẫn hay làm không ah?
    • Vũ Văn Thái lúc 17-01-2014, 20:57
      có chứ cứ lớn hơn dòng mà vdk cấp dc là faj dùng trans , còn về logic thì mức 0 dùng trans PNP, mức 1 là NPN
  • Lam1999lamtung lúc 21-11-2013, 12:38
    Thanks
